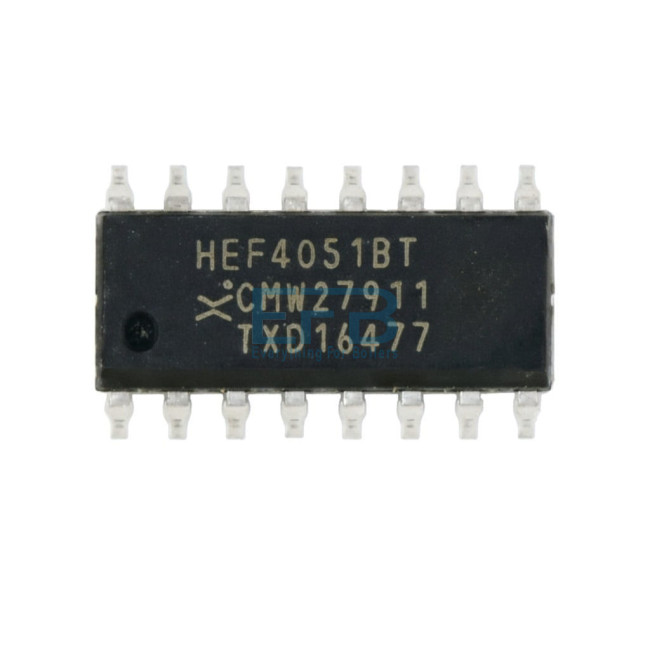

Мікросхема HEF4051BT аналоговий мультиплексор (HCF4051, CD4051, 74HC4051)

Виробник: NXP Код товару: 25.2.43 Артикул: HEF4051BT
Документація: HEF4051B.pdf Немає в наявності

HEF4051BT – це 8-канальний аналоговий мультиплексор-демультиплексор на базі логіки CMOS (КМОП) серії 4000 компанії NXP Semiconductors у корпусі SO16.

Мікросхема працює як двонаправлений перемикач, дозволяючи комутувати як аналогові так і цифрові сигнали.

Ключові характеристики:

тип логіки: CMOS аналоговий мультиплексор
діапазон живлення VDD: від 3V до 15V
аналоговий сигнал, що комутується: може змінюватися в межах від VDD (верхній ліміт) до VEE (нижній ліміт)
опір відкритого каналу Ron: близько 155 Ом (при високій напрузі живлення значення знижується)
смуга пропускання (-3 дБ): до 70 МГц
температурний діапазон: -40…+85°C
тип корпусу: SO16

Аналоги: CD4051, HCF4051, 74HC4051, К561КП2

У газових конденсаційних котлах застосовується в платах управління двигуном вентилятора.

Загальні характеристики
Аналоги	CD4051, HCF4051, 74HC4051, К561КП2
Максимальна частота перетворення	70 MHz
Тип монтажу	Поверхневий
Тип корпусу	SO-16
Робоча температура	-40…+85°C
Крок виводів	1,27 мм
Vdd - напруга живлення входів	3...15 VDC
Кількість каналів	8
Тип логіки	CMOS аналоговий мультиплексор
