Оптотранзистор PC817C (PC817, EL817)
|
|
|
|
-
2,20 грн.
- 10 или больше 2,00 грн.
- 50 или больше 1,80 грн.
Быстрый заказ:
Одноканальная оптопара PC817C с транзисторным выходом в корпусе DIP-4 с напряжением изоляции 5000В.
Предназначенна для гальванической развязки частей схемы - сигнальной и силовой.
На платах газовых котлов применяются в цепях:
- импульсного блока питания;
- управления блоком розжига;
- контроля включения силовых реле;
- синхронизации с сетью.
Параметры:
- наряжение изоляции Vios: 5000V
- напряжение коллектор-эмиттер (VCEO), макс: 35V
- постоянный ток коллектора (Ic): 50mА
- макс. прямое напряжение светодиода Vf: 1.4V
- макс. прямой ток светодиода If: 50mA
- входной ток управления (срабатывания) Ift: 5mA
- максимальная пропускаемая частота: 80кГц
- температурний диапазон: -30°C ... +100°C
- количество каналов: 1
- тип транзистора: N-P-N
- тип корпуса: DIP-4
Возможная замена: BL817, EL817C, FOD817, LTV-817

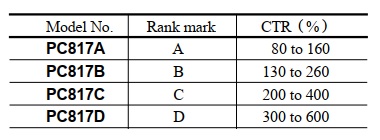

Таблица коэффициент передачи тока оптопары серии 817:
Более подробно ознакомиться с параметрами оптотранзистора можно в разделе Характеристики или открыть описание PDF.
В нашем интернет-магазине можно купить оптотранзистор PC817C по низкой цене.
| Общие характеристики | |
| Аналоги | EL817С |
| Тип корпуса | DIP-4 |
| Рабочая температура | -30°C...+100°C |
| Vces – максимальное напряжение коллектор-эмиттер | 35 V |
| Ic – максимальный ток коллектора при 25°C | 50 mA |
| Pd - рассеиваемая мощность при 25°C | 0.15 W |
| Vf - прямое напряжение | 1.2 V |
| If - макс. прямой ток | 50 mA |
| Ift - ток управления (срабатывания) | 5 mA |
| fT - граничная частота усиления | 80 kHz |
