Микросхема HEF4538BT двухканальный одновибратор (HCF4538, CD4538, MC14538B)

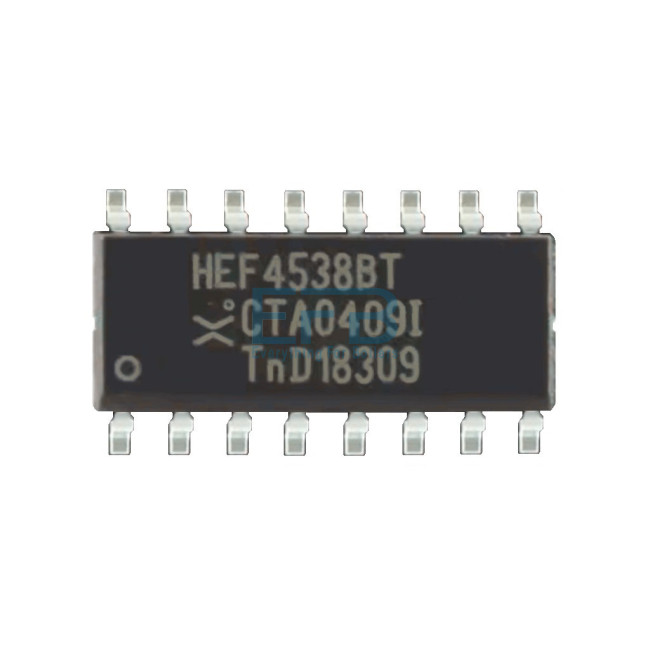

Микросхема HEF4538BT представляет собой двухканальный прецизионный перезапускаемый одновибратор (ждущий мультивибратор) из серии логики CMOS 4000 в корпусе SO16.

Ключевые технические характеристики:

• тип логики: CMOS моностабильный мультивибратор
• количество каналов: 2 независимых
• диапазон напряжения питания Vdd: от 3 В до 15 В
• выходной ток (высокий/низкий уровень): до 3.4 мА
• точность: ±0.2%
• робочая температура: от -40 °C до +125 °C
• тип корпуса: SO16

Аналоги: HCF4538M013TR, CD4538BM, MC14538BDG, К561АГ1

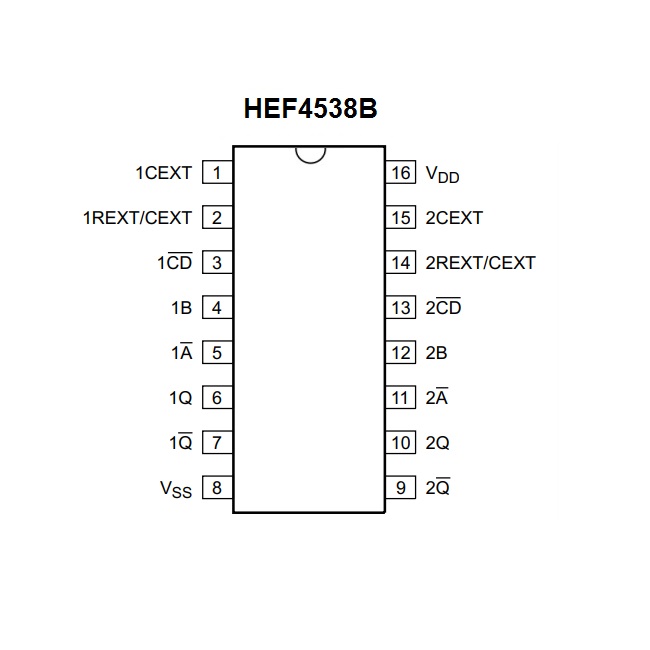

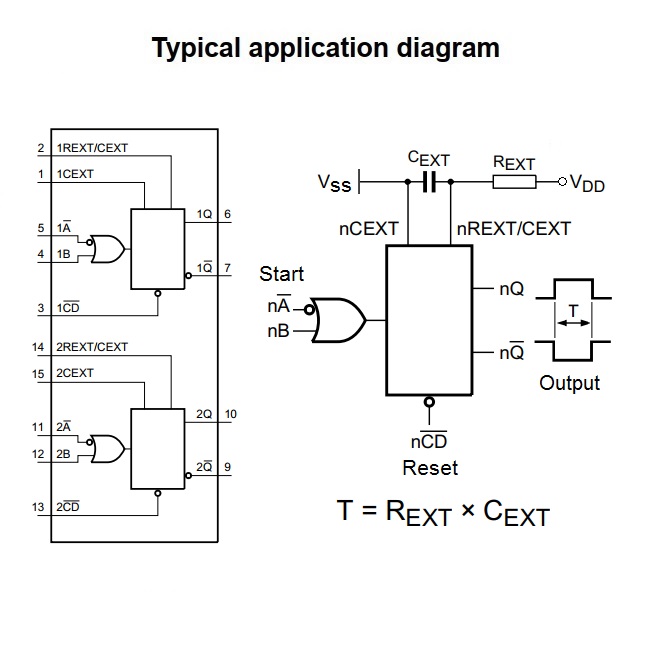

Длительность выходного импульса T определяется внешними компонентами, резистором Rext и конденсатором Cext.

Она рассчитывается по простой формуле: T = Rext * Cext,

где сопротивление в Омах, а емкость в Фарадах.

Эта микросхема широко применяется для формирования одиночных импульсов заданной длительности:

 в схемах задержки сигнала;

 в газовых котлах (например, в цепях формирорвания импульса управления газовым клапаном котлов Immergas Eola и Nike Star 23kW);

 в автомобильной электронике (например, в оригинальных блоках комфорта и реле центрального замка Audi, Volvo, Mercedes-Benz).
