Циркуляционные насосы для систем отопления

В современных системах отопления квартир и частных домов в основном применяется принудительная циркуляция теплоносителя в закрытых контурах. Для этого используются циркуляционные насосы. Как правило, в бытовых газовых котлах установлены циркуляционные насосы с «мокрым» ротором, то есть, ротор с рабочим колесом находится в жидкости, которую они перекачивают. Статор электродвигателя отделен специальным стальным стаканом, что предотвращает его контакт с перекачиваемой жидкостью.

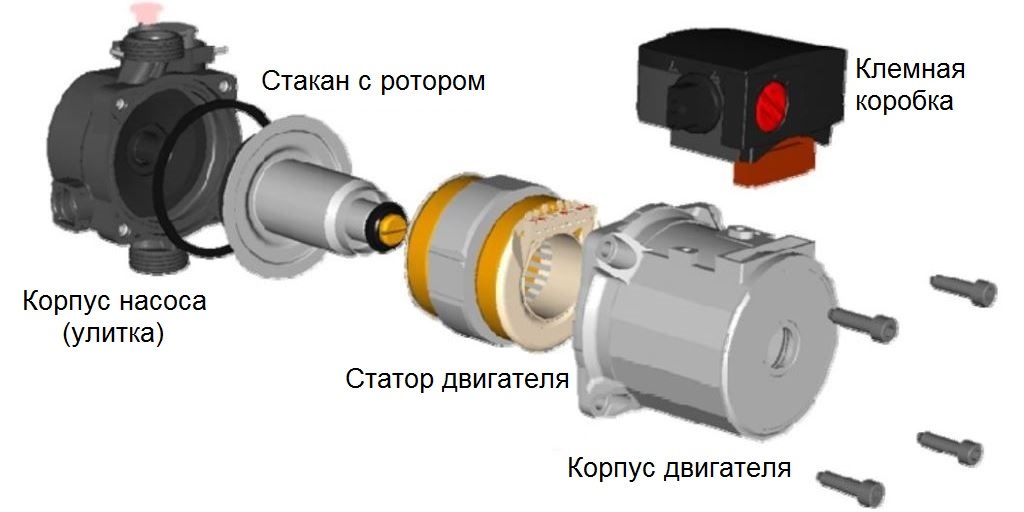

Насос газового котла состоит из следующих частей:

• корпус насоса (улитка);
• стакан с ротором;
• статор двигателя;
• корпус двигателя;
• клемная коробка.

Рабочее колесо, вращаясь на оси вала, движет воду (теплоноситель), нагнетая ее лопастями через улитку в теплообменник котла.

Основными ведущими производителями насосов являются Grundfos и Wilo.

Очень часто возникают сложности в выборе насоса при оформлении заказа в случаях, когда на циркуляционном насосе присутствует логотип Bosch, Immergas,Termet, Sime, Viessman или Vaillant, однако бренд котла не означает, что насос данного производителя. Также в современных котлах установлены насосы в пластиковом корпусе, поэтому при оформлении заказа необходимо уделить внимание внешнему виду циркуляционного насоса - не всегда насосы старого образца взаимозаменяемы с насосами нового поколения.

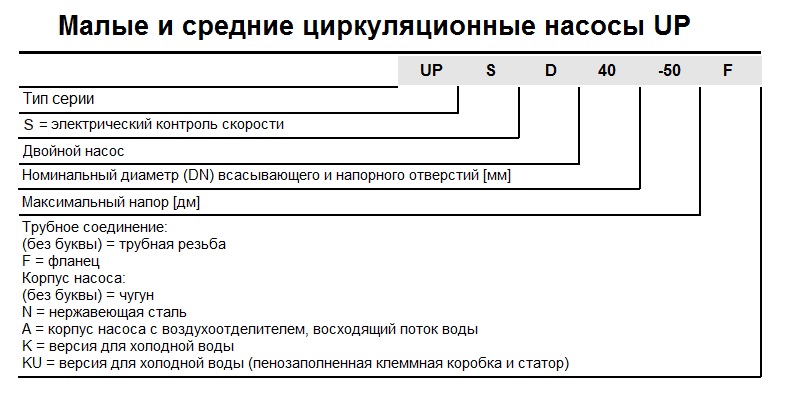

Обозначение циркуляционного насоса Grundfos:

Насосы Grundfos поставляются с гладкой поверхностью и наклейкой черного цвета. Насосы Grundfos бывают UPS и UP - многоскоростные и односкоростные (отличаются максимальной электрической мощностью).

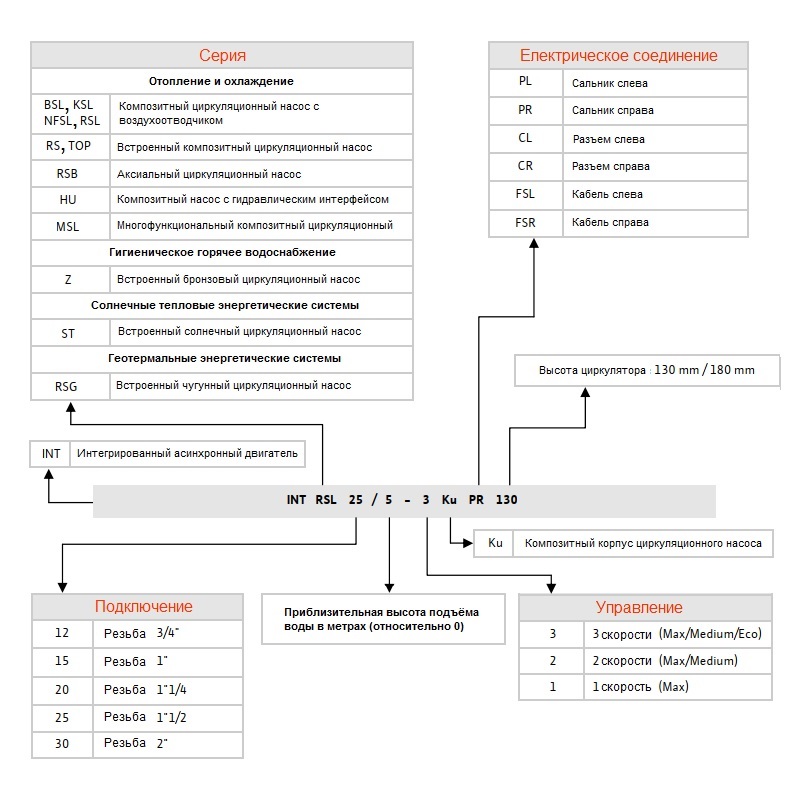

Обозначение циркуляционного насоса Wilo:

Насосы Wilо обычно выполнены в корпусе с рельефной поверхностью, наклейкой белого цвета и имеют значительно больше разновидностей по мощности и конструкции. Они могут, отличаются не только конструкцией улитки, но и диаметром рабочего колеса, мощностью, а также в отдельных случаях направлением вращения.

Основные причины поломки.

Конструкция насоса, при соблюдении условий эксплуатации, имеет большой моторесурс работы и высокую степень надежности. Однако, как и любой работающий механизм, циркуляционные насосы тоже выходят из строя и нуждаются в профилактике и ремонте.

Отсутствие фильтров системы отопления может привести к попаданию в циркуляционный насос инородных частиц, последствием чего является износ ротора и подшипников насоса. Так же заклинивание насоса происходит в результате накапливания механических ингредиентов и солей, что содержатся в теплоносителе.

Остановка ротора может происходить в результате превышения силы трения при перегревании обмотки статора, что вызвано межвитковым, коротким замыканием обмотки статора.

Частым явлением поломки циркуляционного насоса является промывка теплообменников котла, не извлекая теплообменник с котельного агрегата.

Остановка циркуляционного насоса, в процессе работы котла влечет за собой закипание сантехнической воды в теплообменнике, что приводит к быстрому росту температуры и срабатыванию термостата по перегреву (ошибка по перегреву).
